ADITIVO VZ0

Ref: 21.35.050 Cód: ADITIVO VZ0

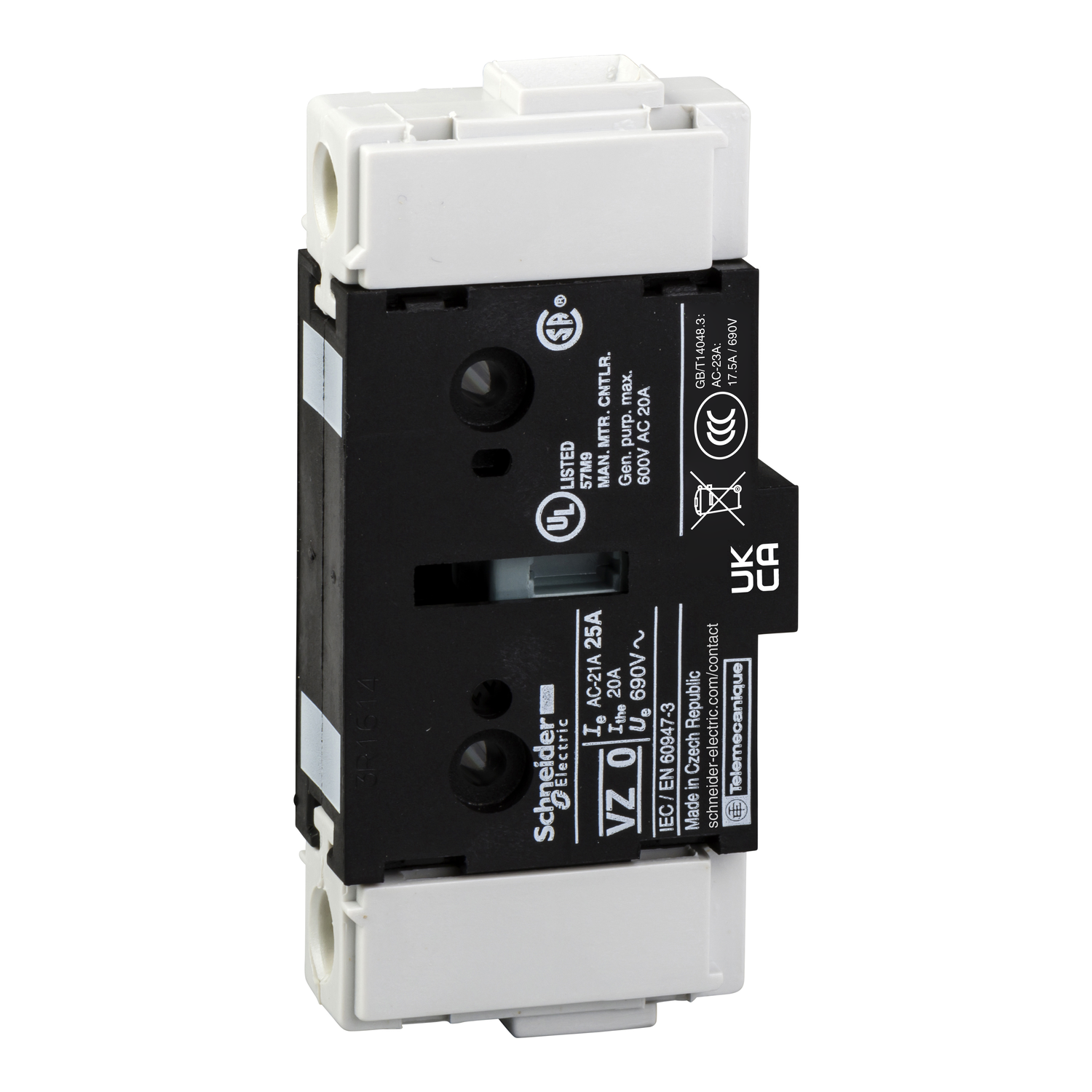

POLO PRINCIPAL PARA VARIO 25A VZ0

Descrição
Caracteristicas Técnicas

Módulo add-on TeSys Vario, polo principal 25A 690V, para chaves seccionador as Vario. Para ser usado com corpos de chave V0. Um máximo de 3 módulos VZ0 adicionais podem ser conectados ao corpo da chave. Certificação multipadr? ?es (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).

Documentos:

Product Data Sheet Declaração de Conformidade - V Z0 Declaração REACh Declaração de Conformidade - VZ0 Declaração RoHS da UE Declaração de Conformidade - VZ0 Declaração RoHS da China Declaração de Conformidade - VZ0 Declaração RoHS da UE Declaração de Conformidade - VZ0 Declaração RoHS da China< a href="https://download.se.com/files?p_File_Name=VZ0_ROHS_CHINA_DECLARATION _BR_pt-BR.pdf&p_Doc_Ref=VZ0_ROHS_CHINA_DECLARATION&p_enDocType=Declaration+of +Conformity+%28Sustainability%29" target="_blank" class="footer__level--t wo--link fs-6 fw-normal text-decoration-none d-flex mb-2">Declaração de Co nformidade Ambiental - VZ0 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - VZ0 De claração REACh

Complementar
Peso	0.05 kg
[Uimp] tensão suportável de impulso nominal	8 kV
local de montagem	esquerda
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas cabo 6-6 mm² - rigidez do Cabo: flexível - com extremidade do cabo
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas cabo 10-10 mm² - rigidez do Cabo: sólido
[Ue] tensão de operação nominal	690 V CA 50/60 Hz
durabilidade mecânica	100000 ciclos
compatibilidade de gama	módulo principal pólo
[Ithe] corrente térmica convencional em isolamento	20 A
largura	16 mm
torque de aperto	circuito de potência: 2.1-2.1 N.m - Ligar terminais de braçadeiras roscadas
profundidade	35 mm
altura	74 mm
durabilidade elétrica	100000 ciclos CA-21
durabilidade elétrica	30000 ciclos CC-1...5
[Ith] corrente térmica ao ar livre convencional	25 A
Meio ambiente
padrões	IEC 60947-3
certificações do produto	GL
certificações do produto	UL
certificações do produto	CSA
resistência a incêndios	960 °C para IEC 60695-2-1
força mecânica	vibrações 10 ... 150 Hz (1 gn para IEC 60068-2-6
força mecânica	choques 11 ms (30 gn para IEC 60068-2-27
temperatura ambiente do ar para funcionamento	-20-50 °C
grau de proteção IP	IP20 para IEC 60529
tratamento de proteção	TC
Principal
gama	TeSys
nome abreviado do dispositivo	VZ
nível de desempenho	alto desempenho
descrição de polos	1P
tipo e composição dos contatos	1 NA
tipo de produto ou componente	pólo adicional
compatibilidade do produto	V0
frequência da rede	50/60 Hz
adequação para isolamento	sim
tipo de rede	CA
tipo de rede	CC
compatibilidade de gama	TeSys VARIO interruptor-seccionador
