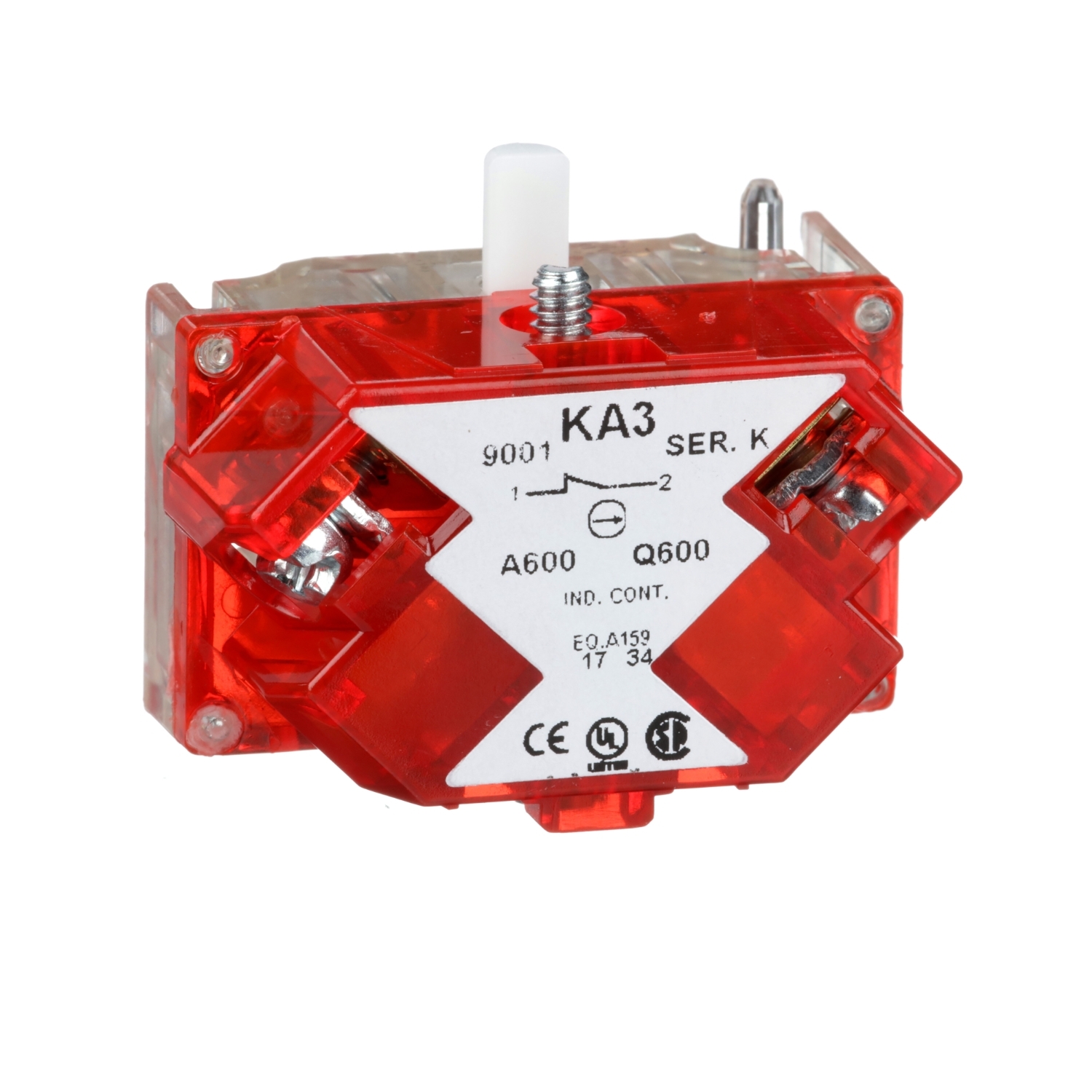

BLOCO CONTATO 9001KA3 - 1NF
Ref: 21.21.581 Cód: 9001KA3 Marca: SCHNEIDER
Bloco de contato para linha 9001K/SK, NF
O 9001KA3 é um bloco de contato da linha Harmony 9001K que usa terminais de
fixação por parafuso e possui 1 contato NF. Este bloco de contato permite
a substituição e configuração rápida e fácil de seus botões e chaves s
eletoras. Ele é facilmente instalado e substituído em unidades completas de
botão de pressão e chaves seletoras 9001K e se conecta a circuitos de cont
role com conexões simples de braçadeira de parafuso. A cor clara da capa pe
rmite ao usuário identificá-la visualmente à distância. Protege os operad
ores do contato inesperado com circuitos energizados graças ao seu índice d
e proteção IP20. É compatível com botões e interruptores Harmony 9001K.
Sua ampla faixa de temperaturas de operação de -25°C a 70°C permite versa
tilidade no uso do produto.
Documentos:
Prod uct Data SheetDec laração de Conformidade - 9001KA3 Declaração RoHS da UEDeclaração de Conformidade - 90 01KA3 Declaração REAChDec laração de Conformidade - 9001KA3 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KA3 Declaração REAChDeclaração de Conformidade - 9001KA3 Declaração RoH S da China| Complementar | |
| torque de aperto | 0.8-0.8 N.m para IEC 60947-1 |
| Peso | 0.023 kg |
| forma da cabeça do parafuso | com slots cruzados |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² para IEC 60947-1 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 12 kA a 600 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 15 kA a 480 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 30 kA a 240 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 60 kA a 120 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.55 kA a 125 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.1 kA a 600 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.27 kA a 250 V CC-13 |
| tipo e composição dos contatos | 1 NF |
| proteção contra curto-circuito | 10 A fusível tipo cartucho para IEC 60947-5-1 |
| descrição de terminais ISO nº 1 | (3-4)NF |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600-Q600 para NEMA |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, A600-Q600 para NEMA |
| operação dos contatos | padrão |
| material de contatos | contatos de liga de prata |
| abertura positiva | com para IEC 60947-5-2 |
| compatibilidade de gama | 9001K |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| capacidade de corte nominal | 3 kA a 240 V CA-15, 720 VA |
| capacidade de corte nominal | 6 kA a 120 V CA-15, 720 VA |
| capacidade de corte nominal | 1.2 kA a 600 V CA-15, 720 VA |
| capacidade de corte nominal | 1.5 kA a 480 V CA-15, 720 VA |
| capacidade de corte nominal | 0.1 kA a 600 V CC-13 |
| capacidade de corte nominal | 0.27 kA a 250 V CC-13 |
| capacidade de corte nominal | 0.55 kA a 125 V CC-13 |
| Meio ambiente | |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| certificações do produto | NEMA |
| certificações do produto | UL 508 |
| padrões | UL 508 |
| padrões | JIS C 4520 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| resistência à vibração | 7 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| nome abreviado do dispositivo | 9.001K |
| linha de produto | Harmony 9001K |
| tipo de produto ou componente | bloco de contato com terminais protegidos |
